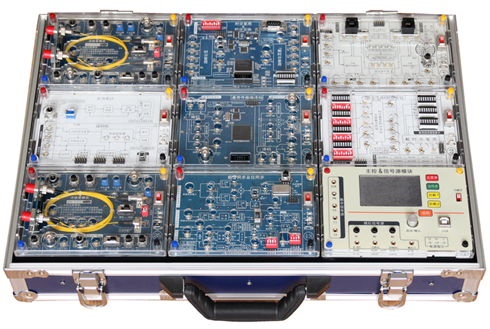

LTE-GX-06D光纖通信原理綜合實驗箱
基于現代通信技術綜合應用與創新平臺的一款標準模塊化的的高性能實驗系統。它沿襲03A實驗箱的光電分離結構，采用主板加模塊化結構，各模塊均有標準的結構、信號輸入輸出接口和時鐘總線、通訊總線接口。內置獨立的誤碼儀模塊，節約經費，并且方便了實驗的操作。
服務熱線：
027-87800788
產品中心- 產品特點
- 技術指標要求
- 實驗內容
- 相關產品
產品特點
產品穩定性強
-
上下兩層有機玻璃蓋板
模塊均采用上下兩層有機玻璃蓋板的保護設計,上蓋為透明外殼，方便學生觀察，上下兩層保護蓋板之間采用卡口式的連接，方便后期的維修更換。
-
自主設計的隔離保護技術
模塊關鍵I/O端口與主要的功能芯片之間均采用了自主設計的隔離保護技術。有效的防止了在創新實踐中不適當?shù)牟僮鲗﹃P(guān)鍵芯片造成的損壞。
-
模塊均配有獨立的電源開關
模塊均配有獨立的電源開關。完全可以根據實際情況對各模塊進行獨立的開啟和關斷，各模塊的電源通斷將完全不會影響其他模塊的工作。
配套全面，優化實驗教學
-
PPT教學課件
可動態展示實驗連線、實驗波形及數據結果的PPT教學課件。
-
實驗操作指導視頻
老師可利用實驗操作視頻作為教學的輔助材料，對學生進行實驗操作的指導。
功能要求
1、實驗箱應采用模塊化設計，至少能同時放置8個實驗模塊，支持學生通過這些模塊自主搭建光纖通信系統。
2、每個實驗模塊均應配置獨立的電源撥動開關，根據實驗需求獨立開啟電源開關。
3、兩臺實驗箱可完成模擬局間數字電話光纖傳輸實驗，進行4方呼叫通話。
4、仿真軟件實驗模塊與硬件模塊外觀、功能操作保持完全一致。
技術指標要求
| 信號源 | 激光器最大額定值 | 激光器光電特性 | 誤碼儀指標 |
| 正弦波：頻率范圍：0～2MHz 幅度范圍：0～5V | 正向電流（LD）：120mA 反向電壓（LD）：2V | 額定功率：0.2mW～4mW | 測試碼型：3種碼型 |
| 三角波：頻率范圍：0～100KHz 幅度范圍：0～5V | 正向電流（PD）：2mA 反向電壓（PD）：15V | 閾值電流：5mA～12mA | 測試速率：64K～2048K |
| 方波：頻率范圍：0～100KHz 幅度范圍：0～5V | 帶寬（BW）：2.5G | 誤碼率測試：能測試1級別的誤碼率 | |
| PN序列：碼長15位/127位 碼速率范圍：1kbps～2048kbps | 光隔離度：40dB | 誤碼插入方式：單個插入 | |
| 顯示狀態：誤碼、失鎖、無數據 |
實驗內容
| 實驗一 光纖及其損耗特性（選） | 實驗二 光纖活動連接器認知及性能測試（選） | 實驗三 光耦合器認知（選） | 實驗四 光隔離器和光環形器認知（選） |
| 實驗五 光開關器件認知（選） | 實驗六 光調制器件（激光器和探測器）認知（選） | 實驗七 光衰減器認知及性能測試實驗（選） |
| 實驗八 光發射機組成 | 實驗九 自動光功率控制實驗 | 實驗十 無光告警和壽命告警電路測試實驗 | 實驗十一 光源的P-I特性測試實驗 |
| 實驗十二 光發射機消光比測試實驗 | 實驗十三 光發射機平均光功率測試實驗 | 實驗十四 光接收機的組成 | 實驗十五 接收機靈敏度和動態范圍測量實驗 |
| 實驗十六 模擬信號光纖傳輸實驗 | 實驗十七 電話語音模擬光纖傳輸系統實驗 | 實驗十八 圖像光纖傳輸系統實驗 |
| 實驗十九 PN序列光纖傳輸系統實驗 | 實驗二十 眼圖觀測實驗 | 實驗二十一 位同步提取實驗 | 實驗二十二 HDB3編譯碼電端傳輸系統實驗 |
| 實驗二十三 CMI編譯碼及其光纖傳輸系統實驗 | 實驗二十四 擾碼及解擾碼實驗 | 實驗二十五 計算機數據光纖傳輸系統實驗 | 實驗二十六 電話語音數字光纖傳輸系統實驗 |
| 實驗二十七 時分復用及解復用實驗 | 實驗二十八 光纖通信波分復用系統實驗 | 實驗二十九 WDM光纖系統鏈路調整及中繼距離估測實驗（選） | 實驗三十 實驗設備組網通信綜合實驗 |
| 實驗三十一 4路數據+兩路電話光纖綜合實驗（選） | 實驗三十二 4路數據+1臺計算機+1路圖像/語音光纖綜合實驗（選） |
| 實驗三十三 PN序列程序設計（選） | 實驗三十四 CMI編解碼程序設計（選） | 實驗三十五 5B6B碼程序設計（選） | 實驗三十六 4B1P和4B1C程序設計（選） |
| 實驗三十七 HDB3編解碼程序設計（選） | 實驗三十八 擾碼及解擾碼程序設計（選） | 實驗三十九 數字鎖相環（DPLL）程序設計（選） |
